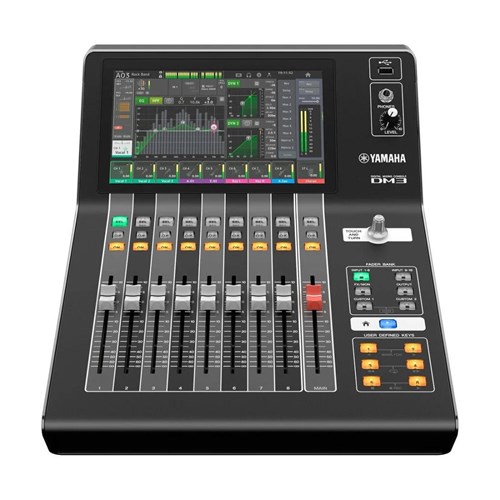

A YAMAHA DM3S, oficialmente identificada como DM3 Standard, é uma mesa de mistura digital compacta de 22 canais destinada a sonorização ao vivo, streaming, gravação e produção musical. Esta versão preserva as funções de mistura e a qualidade sonora da série DM3, mas não inclui conectividade Dante.
A arquitetura de mistura disponibiliza 16 canais mono, um canal estéreo e dois retornos de efeitos. O encaminhamento inclui seis buses Mix, duas matrizes com suporte de entrada para matriz, um bus estéreo, dois buses de efeitos e um bus Cue. O processamento trabalha a 48 ou 96 kHz, com atraso de sinal inferior a 1,3 ms entre CH INPUT e OMNI OUT a 96 kHz.
A operação concentra-se num ecrã multitoque de 9 polegadas, nove faders — oito de canal e um principal — e no codificador rotativo Touch and Turn. As funções GainFinder, 1-knob COMP e 1-knob EQ prestam apoio visual e simplificam o ajuste de vários parâmetros, enquanto os QuickPro Presets e os presets de cena permitem acelerar a preparação da mesa. A interface também pode ser adaptada a diferentes utilizadores, incluindo restrições por conta.
Para processamento criativo, a DM3S integra dois processadores multiefeitos com 18 tipos de efeitos, incluindo REV HD e REV R3, além de equalização gráfica nos canais Mix 1–6 e Stereo. O painel oferece 16 entradas de microfone/linha — 12 XLR e quatro fichas combinadas XLR/TRS — e oito saídas analógicas XLR, complementadas por ligações de rede, auscultadores e USB.
A ligação USB TO HOST permite gravação e reprodução de 18 pistas através de PC ou Mac. Em dispositivos de armazenamento USB, a mesa efetua gravação e reprodução de duas pistas. O modo DAW Remote permite controlar funções compatíveis da estação de trabalho através dos faders e botões da consola. O software Cubase AI e o anfitrião de plug-ins VST Rack Elements estão disponíveis por transferência, e a mesa pode ainda ser configurada ou controlada através do DM3 Editor, DM3 StageMix e MonitorMix.
Com 320 × 140 × 455 mm e 6,5 kg, a DM3S combina formato portátil com uma estrutura robusta adequada a utilização móvel. Para instalação fixa, pode ser montada em rack com o kit opcional RK-DM3.
Conteúdo da embalagem: mesa de mistura digital DM3S, manual do proprietário, adaptador de corrente e documentação com informações de transferência.
Sistema de mistura
- Canais de entrada: 16 mono + 1 estéreo + 2 retornos FX
- Buses: 6 Mix, 2 Matrix, 1 Stereo, 2 FX e 1 Cue
- Processamento de efeitos: 2 processadores multiefeitos, 18 tipos de efeitos
- Equalização gráfica: canais Mix 1–6 e Stereo
Ligações
- Entradas analógicas: 16 de microfone/linha — 12 XLR + 4 combinadas XLR/TRS
- Saídas analógicas: 8 XLR
- Rede: 1 × RJ-45
- USB TO HOST: 1 × USB Type-B, USB 2.0
- USB TO DEVICE: 1 × USB Type-A
- Auscultadores: 1 × TRS
- Entrada de alimentação: XLR de 4 pinos, 24 V CC
- Dante: não disponível na versão DM3 Standard/DM3S
Interface e gravação
- Ecrã: multitoque de 9 polegadas
- Faders: 9 — 8 de canal + 1 principal
- Controlo rotativo: Touch and Turn
- PC/Mac por USB: gravação e reprodução de 18 pistas
- Armazenamento USB: gravação e reprodução de 2 pistas
Desempenho de áudio
- Frequências de amostragem: 48 kHz e 96 kHz
- Atraso de sinal: inferior a 1,3 ms, de CH INPUT para OMNI OUT, a 96 kHz
- Resposta em frequência: +0,5/-1,0 dB, 20 Hz–20 kHz
- Distorção harmónica total: inferior a 0,01%, 20 Hz–20 kHz
- Ruído equivalente de entrada: -126 dBu, típico
- Gama dinâmica: 110 dB, típica, no conversor D/A; 106 dB, típica, de INPUT para OMNI OUT
- Diafonia: -100 dB a 1 kHz entre canais INPUT/OMNI OUT adjacentes
Construção e alimentação
- Dimensões (L × A × P): 320 × 140 × 455 mm
- Peso líquido: 6,5 kg
- Alimentação: 24 V CC/2,5 A através do adaptador PA-L500, 100–240 V, 50/60 Hz
- Consumo: 43 W
- Temperatura de funcionamento: 0–40 °C
- Temperatura de armazenamento: -20–60 °C
- Acessório opcional: kit de montagem em rack RK-DM3
