20 Entradas para um Som Maior

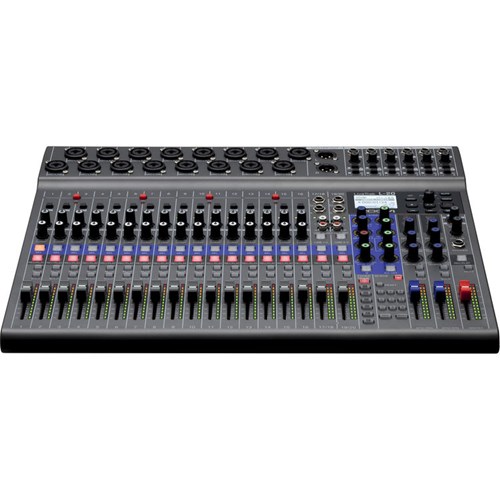

A Zoom LiveTrak L-20 foi concebida para misturar produções maiores. Dispõe de 20 entradas (16 entradas mono mic/linha e duas entradas estéreo), todas com EQ independente de 3 bandas com médios paramétricos.
As 16 entradas mono incluem controlo de compressor autónomo.
22 Pistas de Gravação
Grava 20 canais independentes + uma mistura estéreo diretamente para um cartão SD. A LiveTrak L-20 capta áudio de alta qualidade com resoluções até 24-bit/96 kHz*.
Com -128 dBu EIN e até +60 dB de ganho de entrada, está equipada com os pré-amplificadores mais silenciosos e avançados da marca.
Podes fazer a mistura final diretamente na L-20 ou transferir as pistas individuais para um DAW e aperfeiçoar mais tarde.
* Os efeitos, EQ, overdub, interface de áudio e modos de fader A-F não estão disponíveis a 96 kHz.
“Podia dispensar dois racks de equipamento...”
“Podia retirar dois racks de equipamento e mesmo assim não teria tudo o que a L-20 consegue fazer. É fácil. É intuitiva. Expande as minhas capacidades como engenheiro.”
— Joe Wohlmuth, engenheiro de som (trabalhou com Shakira, Josh Groban, Celine Dion, Thirty Seconds to Mars)
Crie Seis Misturas de Monitor Personalizadas
Com seis saídas de monitor independentes, cada músico pode ter a sua própria mistura personalizada, incluindo efeitos.
Cada saída pode ser usada como saída de auscultadores potente ou como saída de linha balanceada para monitores de palco.
E Uma Para a Sala (FOH)
A LiveTrak L-20 inclui uma 7ª saída dedicada para o engenheiro FOH (Front of House).
O técnico pode monitorizar a mistura principal e quaisquer submisturas, ajustando-as em tempo real conforme necessário.
“Uma verdadeira faca suíça”
“O que mais gosto na L-20 é a flexibilidade: 20 canais, efeitos nos pré-amplificadores, seis misturas individuais e gravação multimodo de alta qualidade. Esta pequena mesa é uma verdadeira faca suíça.”
— Carlitos del Puerto (Chick Corea + Steve Gadd Band, Quincy Jones, Bruce Springsteen)
Interface Completa e Versátil
Embora funcione como mesa autónoma, a LiveTrak L-20 também pode ser usada como interface de áudio USB 22-in/4-out.
O modo de interface permite encaminhar os sinais para qualquer DAW ou software de streaming, mesmo durante a gravação em cartão SD.
Também é possível enviar áudio do computador para a L-20 e misturá-lo com a atuação ao vivo.
O modo class compliant permite ligação a dispositivos iOS.*
* Requer adaptador Apple Lightning para USB Camera.
Mistura Sem Fios
A LiveTrak L-20 permite controlo remoto sem fios* através de uma app iOS gratuita, com acesso a:
- níveis de fader
- cenas
- EQ
- envios e retornos de efeitos
- parâmetros e bibliotecas
Podes controlar tudo a partir de diferentes vistas de monitor no teu dispositivo.
* Requer adaptador Bluetooth Zoom (ex.: BTA-1). Alcance até 10 metros em espaço interior sem obstáculos. Compatível com iPadOS 13.6 ou superior.
O que vem na caixa
Incluído com a Zoom LiveTrak L-20:
- LiveTrak L-20
- Adaptador AC AD-19
- Cabo USB 2.0
- Guia rápido
Controlos e Funcionalidades
Channel Strip
Todas as 20 entradas incluem um fader, bem como botões dedicados de mute e solo.
As 16 entradas mono têm compressão de um só botão e controlo de ganho.
Podes gravar ou reproduzir canais individuais com o botão “Rec/Play”.
Controlo de EQ
A Zoom LiveTrak L-20 oferece um EQ suave de 3 bandas com médios paramétricos e um filtro low-cut de frequência variável por canal.
O botão “Select” permite aplicar as definições do Channel Strip ao canal escolhido.
2 Envios de Efeitos (EFX Sends)
Inclui 20 efeitos integrados com parâmetros ajustáveis.
Podes escolher entre delays e reverbs e aplicá-los a qualquer canal através de dois buses dedicados.
Conectividade Abrangente
- Entradas combo compatíveis com XLR ou jack ¼”
- Canais 1–2 com Hi-Z (guitarra/baixo)
- Canais 17/18 e 19/20 com ligações TS e RCA (teclados e outros dispositivos)
Navegação e Ecrã
O ecrã LCD retroiluminado e o encoder permitem navegar num menu intuitivo para:
- criar projetos
- recuperar projetos
- ajustar definições de gravação
Microfone Slate e Metrónomo
- Microfone integrado para comentários ou talkback
- Botão de tempo para configurar o metrónomo
Controlos de Transporte e Overdub
Inclui:
- Gravar, Play/Pausa, Stop
- Avançar rápido e Rebobinar
O botão overdub permite gravar novas pistas sobre um projeto existente.
Seis Misturas de Monitor Personalizadas
Os botões “Fader Mode” permitem criar misturas separadas para:
- saída master
- saídas de monitor
Cada saída pode alternar entre auscultadores ou linha balanceada.
Saída de Auscultadores para FOH
Inclui uma saída dedicada para o técnico de som (Front of House), permitindo monitorizar:
- mistura principal
- submisturas
Cenas Personalizadas
Permite guardar até 9 cenas, incluindo:
- posições de fader
- EQ
- pan
- mute
Principais Características
- 20 canais (16 mono + 2 estéreo)
- Gravação simultânea de 22 pistas
- Interface USB 22-in / 4-out
- Gravação até 24-bit / 96 kHz
- Alimentação phantom 48V
- Hi-Z (canais 1–2)
- Pad de 26 dB (canais 3–16)
- Compressão integrada (canais 1–16)
- 6 saídas de monitor personalizáveis
- 20 efeitos integrados (chorus, delay, reverb)
- 2 buses de efeitos
- Microfone slate integrado
- Compatível com iOS (modo class-compliant)
- Controlo remoto via iPad
- Funções de gravação automática e pré-gravação
- Importação/exportação via USB 2.0
- Compatível com pedal ZOOM FS-01
- Função de poupança de energia
Especificações Técnicas (Resumo)
Entradas e Saídas
- Entradas: 16 mono + 2 estéreo
- Saídas:
- Master Out: 1
- Monitor Out: 6
- Phones: 1
Gravação
- Até 22 pistas simultâneas
- Formato: WAV (16/24-bit, mono/estéreo)
- Frequências: 44.1 / 48 / 96 kHz
- Suporte: cartões SDHC/SDXC (até 1TB)
Interface de Áudio
- 22 canais de gravação / 4 de reprodução
- USB 2.0
- 24-bit
Áudio
- Ruído de entrada: -128 dBu EIN
- Resposta em frequência:
- 44.1 kHz: 20 Hz – 20 kHz
- 96 kHz: 20 Hz – 40 kHz
Dimensões e Energia
- Dimensões: 445 × 388,4 × 82,6 mm
- Peso: 3,71 kg
- Alimentação: adaptador AD-19 (12V)
- Consumo: 24 W
