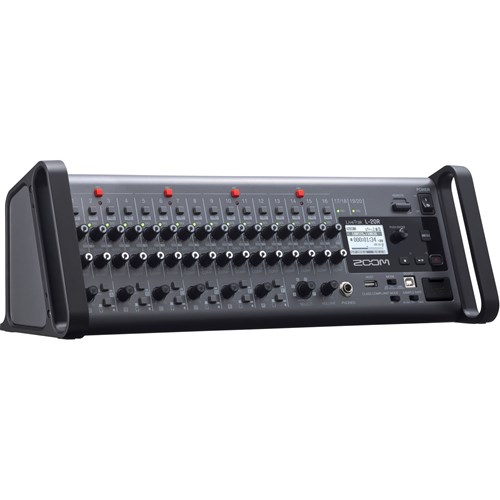

LiveTrak L-20R
O misturador/gravador portátil que faz tudo
Portátil e potente
Com 16 entradas mono mic/line e duas entradas estéreo, o L-20R está preparado para os palcos mais exigentes. O L-20R oferece dois buses de efeitos, e cada canal inclui equalizador de 3 bandas, controlos de panorâmica e compressor.
22 pistas de gravação
Durante a atuação ao vivo, grave 20 canais mais uma mistura estéreo diretamente para um cartão SD e depois transfira as pistas para a sua DAW para a edição final.
*Os efeitos, EQ, overdub, interface de áudio e modos de fader A-F não estão disponíveis a 96 kHz.
É o seu monitor. Faça a sua mistura.
Com seis saídas de monitor independentes, o L-20R permite aos músicos criar a sua própria mistura personalizada.
Uma saída dedicada permite ao técnico de FOH alternar facilmente entre a monitorização da mistura principal e das submisturas.
Controlo por iPad
Com iPads, o técnico de FOH e seis músicos podem controlar as suas próprias misturas a partir de qualquer ponto do espaço.
*Compatível com iPads com iPadOS 13.6 ou posterior.
“Na cena dos clubes de Nova Iorque, o tamanho e as funcionalidades do L-20R tornam a minha vida muito mais fácil. Tem muitas entradas. Tem controlo sem fios. Tem tudo o que preciso.”
Dennis McCalla
Técnico, The Kennedy Administration
Memória de cenas
Com a funcionalidade Scene Recall do LiveTrak L-20R, pode recuperar instantaneamente até nove cenas diferentes com misturas de monitorização, definições de EQ, efeitos e muito mais.
Acessível
O design versátil do L-20R proporciona fácil acesso para ligar os cabos.
Uma interface de áudio robusta
O L-20R é uma interface de áudio USB 22-in/4-out. Encaminhe entradas para qualquer DAW, software de streaming ou dispositivo iOS* — mesmo enquanto grava para um cartão SD.
*É necessário o adaptador Apple Lightning para USB Camera Adapter.
A liberdade de controlar a sua mistura
Incluído na embalagem
LiveTrak L-20R
Adaptador AC AD-19
Adaptador Bluetooth BTA-1
Suportes de rack
Guia rápido
Número de canais de entrada e saída
Entradas
Mono (MIC/LINE): 16
Estéreo (LINE): 2
Saídas
MASTER OUT: 1
MONITOR OUT: 6
PHONES: 1
Entradas 1–16
Mono (MIC/LINE)
Tipo: conectores combo XLR/TRS
XLR: pino 2 HOT
TRS: ponta HOT
Ganho de entrada
PAD OFF: +16 a +60 dB
PAD ON: -10 a +34 dB
Hi-Z ON: +6 a +50 dB
Impedância de entrada
XLR: 3 kΩ
TRS: 10 kΩ / 1 MΩ quando Hi-Z está ativo
Nível máximo de entrada
PAD OFF: 0 dBu a 0 dBFS
PAD ON: +26 dBu a 0 dBFS
Alimentação phantom
+48 V
Estéreo (LINE)
Tipo: conectores TS/RCA não balanceados
Nível máximo de entrada: +10 dBu
Saídas
MASTER OUT
Tipo: conectores XLR balanceados
Nível máximo de saída: +14,5 dBu
Impedância de saída: 100 Ω
MONITOR OUT A–F, com saída balanceada ligada a monitores
Tipo: conectores TRS balanceados
Nível máximo de saída: +14,5 dBu
Impedância de saída: 100 Ω
MONITOR OUT A–F, com saída não balanceada ligada a auscultadores
Tipo: conectores jack estéreo standard
Nível máximo de saída: 42 mW + 42 mW a 60 Ω
Impedância de saída: 100 Ω
PHONES
Tipo: conector jack estéreo standard
Nível máximo de saída: 42 mW + 42 mW a 60 Ω
Impedância de saída: 100 Ω
Buses
MASTER: 1
MONITOR: 6
SEND EFX: 2
Channel Strip
COMP
LOW CUT
40–600 Hz, 12 dB/OCT
EQ
HIGH: 10 kHz, ±15 dB, shelving
MID: 100 Hz – 8 kHz, ±15 dB, peaking
LOW: 100 Hz, ±15 dB, shelving
Medidores de nível
Segmentos de nível: 12
Efeitos de envio
Efeitos: 20 tipos
EFX 1
Hall 1 (Reverb), Hall 2 (Reverb), Room 1 (Reverb), Plate (Reverb), Church (Reverb), DrumAmb (Reverb), GateRev (Reverb), Vocal 1 (Delay + Hall Reverb), Vocal 2 (Delay + Mono Reverb), Vocal 3 (Delay + Plate Reverb)
EFX 2
Hall 3 (Reverb), Room 2 (Reverb), Spring (Reverb), Delay (Delay), Analog (Delay), P-P Dly (Delay), Vocal 4 (Delay + Room Reverb), Chorus 1 (Stereo Chorus), Chorus 2 (Mono Chorus), Cho+Dly (Chorus + Delay)
Gravador
Máximo de pistas gravadas em simultâneo
22 a 44,1 / 48 / 96 kHz
Máximo de pistas reproduzidas em simultâneo
20
Formato de gravação e frequências de amostragem
WAV 44,1 / 48 / 96 kHz, 16/24-bit, mono/estéreo
Suportes de gravação
Cartões SDHC de 4 GB a 32 GB, Classe 10 ou superior
Cartões SDXC de 64 GB a 1 TB, Classe 10 ou superior
Interface de áudio
44,1 / 48 kHz
Gravação: 22 canais
Reprodução: 4 canais
Profundidade de bits
24-bit
Interface
USB 2.0
Requisitos de sistema para modo de interface de áudio
Windows
Sistema operativo: Windows® 8.1 / 10 / 11, 32-bit/64-bit
CPU: Intel® Core i3 ou superior*
USB: USB 3.0 / USB 2.0**
* O funcionamento não é garantido com CPUs das séries Atom, Celeron ou Pentium, nem com CPUs AMD.
** Apenas são suportados controladores USB host com chipsets Intel. O funcionamento não é garantido quando utilizado com hubs USB ou placas de expansão.
Mac
Sistema operativo: macOS® 10.14 ~ 26
CPU: Intel® Core i3 ou superior
USB: USB 3.0 / USB 2.0*
* O funcionamento não é garantido quando utilizado com hubs USB ou placas de expansão.
iPhone/iPad
Sistema operativo: iOS 9 ~ 26, iPadOS 17 ~ 26
* É necessário o adaptador Apple Lightning para USB Camera Adapter.
Leitor de cartões
Classe: USB 2.0 High Speed
USB Host
Classe: USB 2.0 High Speed
Frequência de amostragem
44,1 / 48 / 96 kHz
Resposta em frequência
44,1 kHz: -1,0 dB, 20 Hz – 20 kHz
96 kHz: -3,0 dB, 20 Hz – 40 kHz
Especificações adicionais
Ruído de entrada equivalente
Medições reais: -128 dB EIN (IHF-A) a +60 dB / entrada de 150 Ω
Ecrã
LCD com retroiluminação, resolução 128 × 64
Alimentação
Adaptador AC AD-19, DC 12 V / 2 A
Consumo de energia
24 W máximo
Dimensões exteriores
438 mm (L) × 158,2 mm (P) × 151,7 mm (A)
Peso, unidade principal apenas
2,49 kg
